Product Summary製品概要
無響箱以上の測定環境を確保

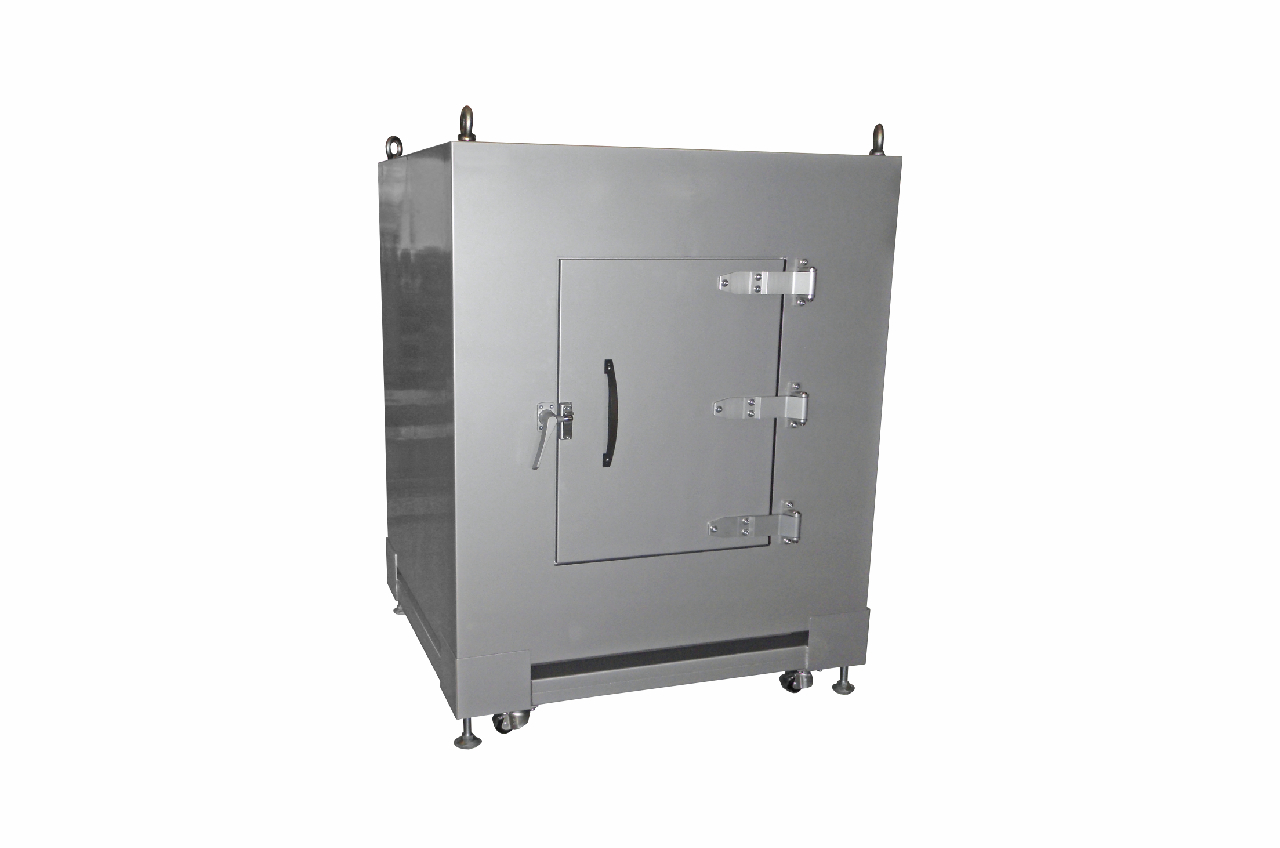

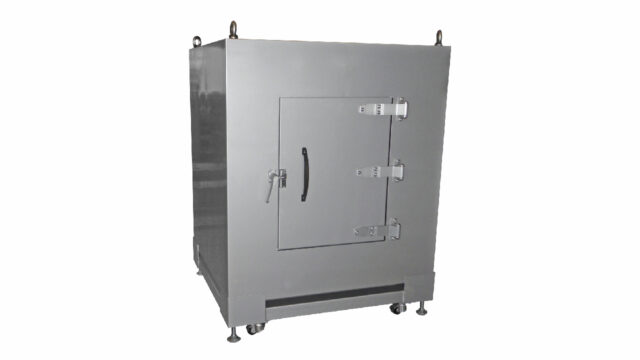

無響箱 Master Cube

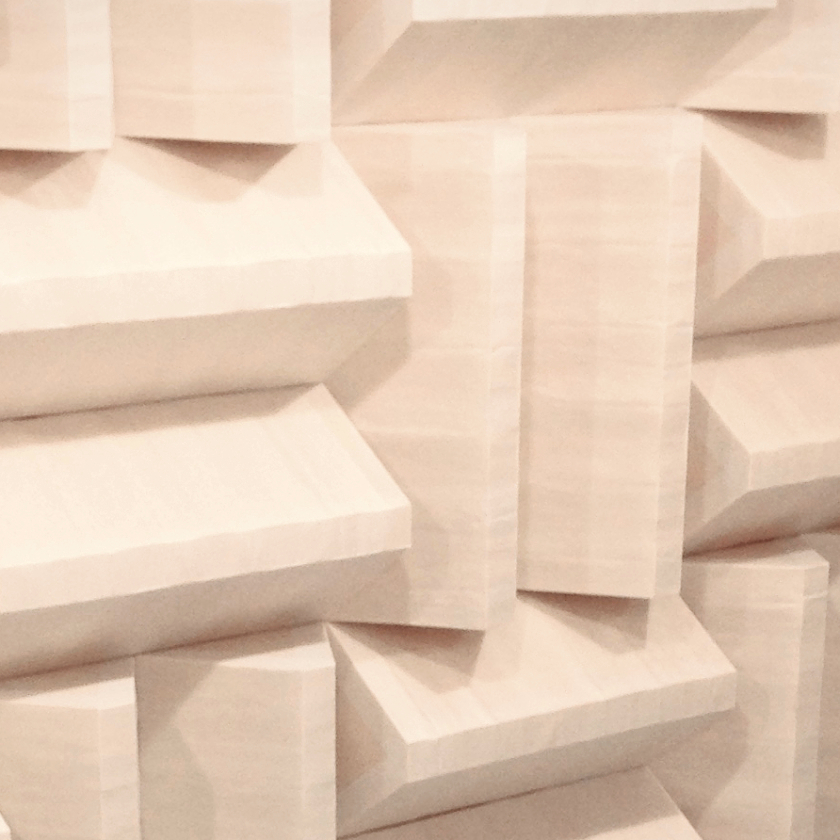

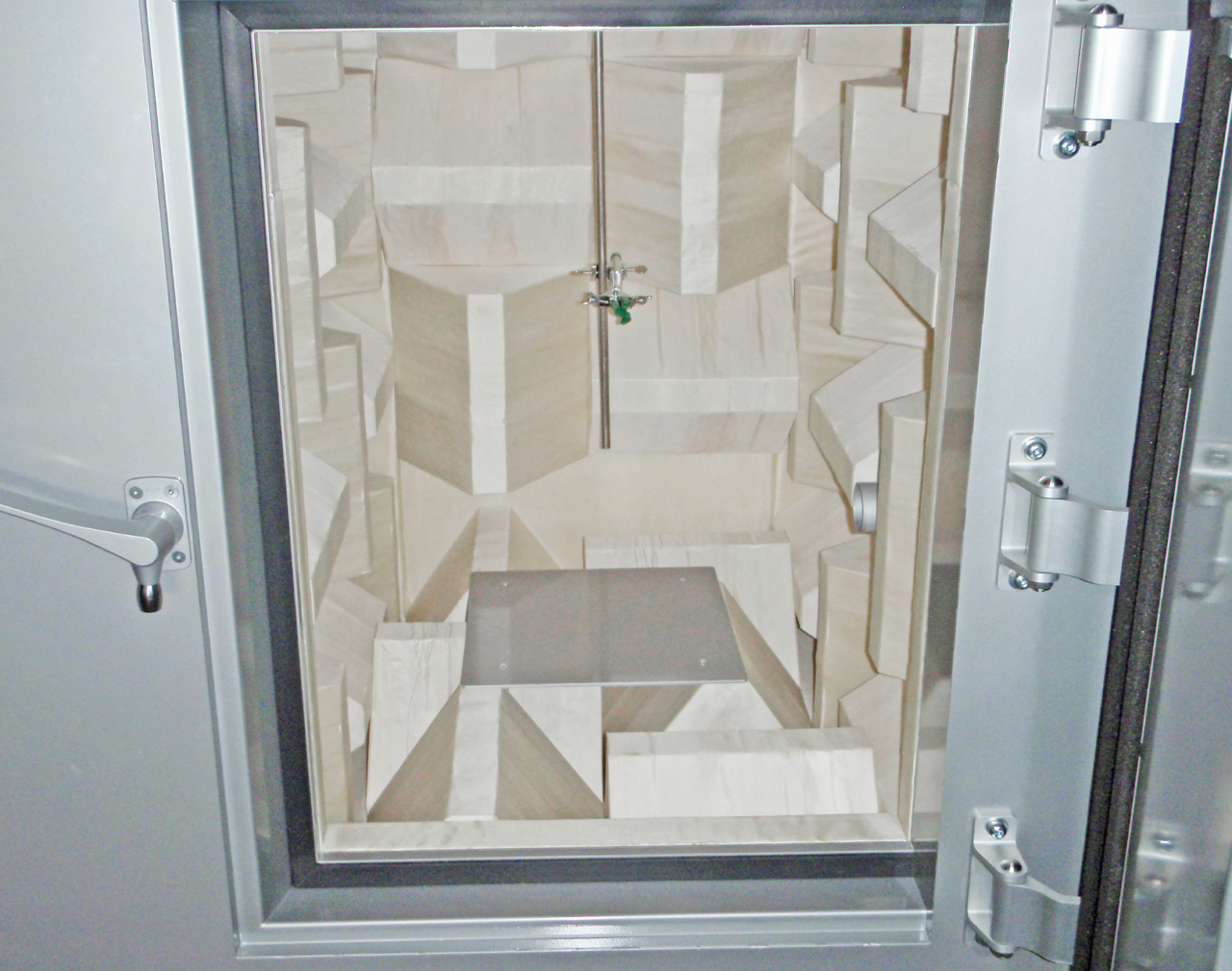

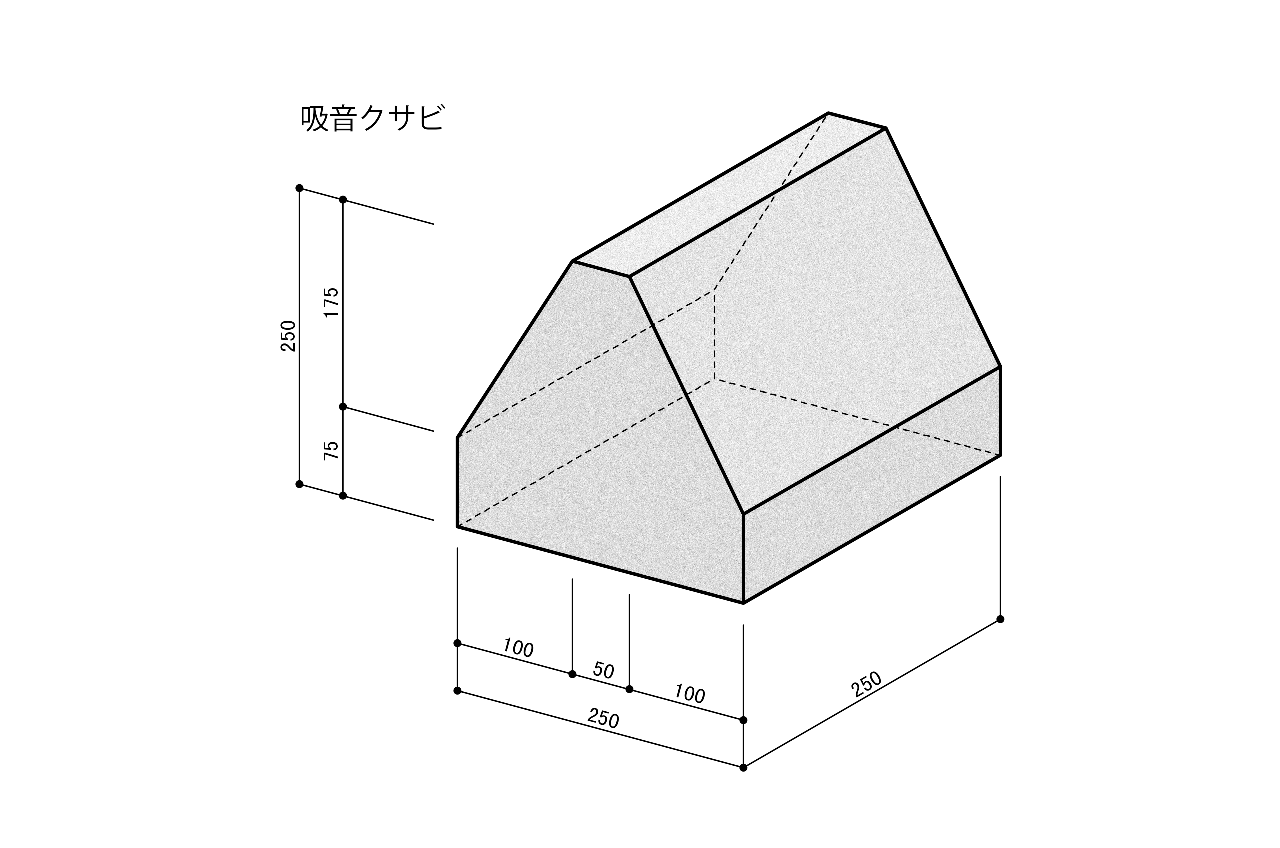

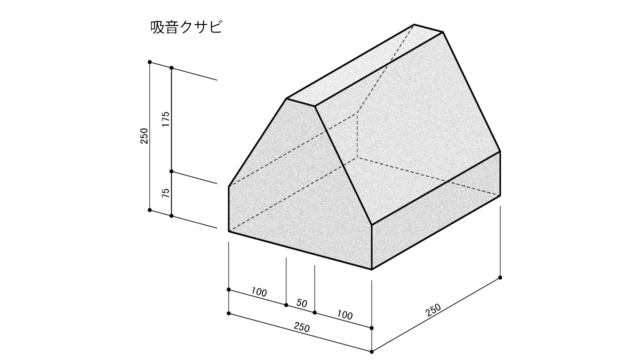

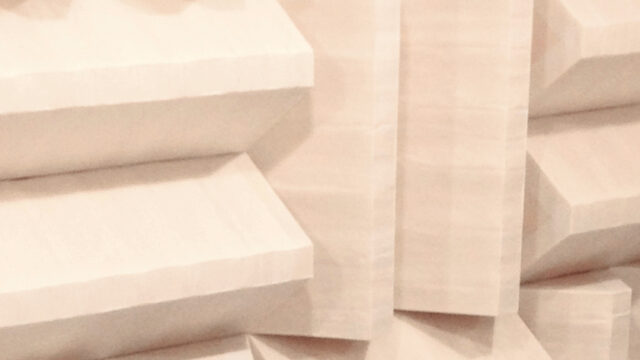

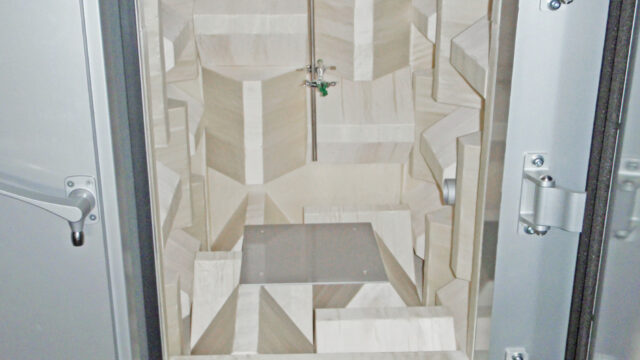

内壁に吸音クサビを採用した無響箱です。 無響箱と比べより高度な測定を行うことが出来ます。 吸音クサビは250ミリの厚さがあり、 当社製品である無響室「ZEROシリーズ（ZERO-AC-250）」にも採用されています。
Applications & Futures用途・特徴
![工場]()
- 工場
![研究施設]()
- 研究施設
「無響室」と「無響箱」の中間の位置付け
無響室を設置可能な広いスペースが無い、測定物が小型である、自由空間は成立しなくてもよいといった場合においても、 無響箱以上の測定環境を確保することができます。 ※吸音クサビ式無響箱以外にも、騒音計や分析器等の計測機器のご提案も可能です。
モデル・価格
規格品はMCU-1とMCU-2の2種類ですが、カスタムメイドも可能です。※基本仕様含む、輸送費搬入費別途。

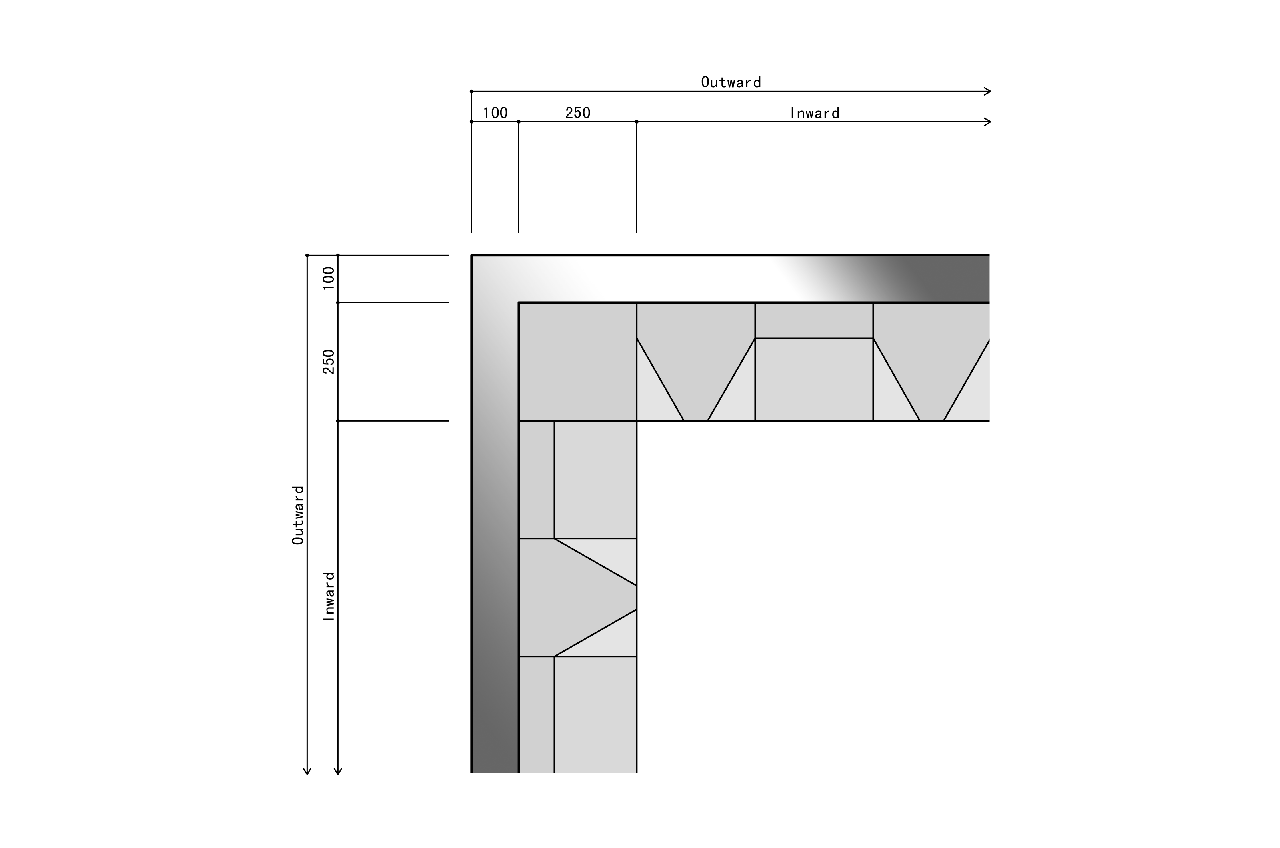

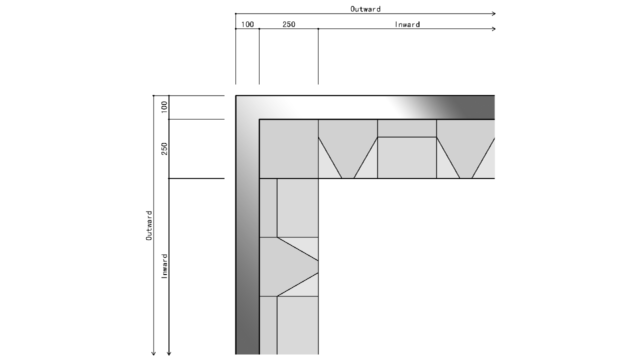

| Model | Inward/mm | Outward/mm | Panel |
|---|---|---|---|
| MCU-1 | W500×L500×H500 | W1200×L1200×H1200 | 250mm |
| MCU-2 | W750×L750×H500 | W1450×L1450×H1450 | 250mm |
スペック
| 基本仕様 | パネル | 100mm厚 塗装仕上×床壁天井 |
|---|---|---|
| 吸音クサビ | ZERO-AC-250 250mm厚×床壁天井 | |
| モノコックフレーム | 鋼製 塗装仕上×床壁天井 | |
| 遮音ドア | 鋼製/インナー吸音層付 塗装仕上×1台 | |
| 床面テーブル | 鋼製 塗装仕上×床 | |
| ケーブルポート | 遮音カバー付 メッキ仕上×2台 | |
| マイク・被測定物用フック | アイナット×4台 | |
| 防振ユニット | 防振ゴム×4台 | |
| ベースフレームユニット | キャスター、アジャスターボルト×各4台付 | |
| 吊フック | 天井部アイボルト×4台 | |
| 基本仕様外（別途見積） | 寸法変更 | |
| 吸音層強化、吸音材変更 | ||
| ケーブルポート追加 | ||
| 測定用メッシュ | SUS製×天井、床面 | |
| 照明・スイッチ | LEDライト×天井、スイッチ任意位置 | |
| 遮音窓 | ||
| カップリング加工 | ||
| 荷重分散プレート | ||
| マイクロフォン取付用クランプ・ポール | ||
| 被測定物用ジグ | ||
| スライドテーブル | ||
| 自動扉 | ||
| 音響計測器 | 騒音計、分析器、マイクロフォン etc. |
音響性能
※1/1OCT 防音検査室MCRの遮音量/保証値、実測値
| Hz | 125 | 250 | 500 | 1K | 2K | 4K | 8K |
|---|---|---|---|---|---|---|---|
| 吸音クサビ式無響箱MCU 保証値 | 35 | 39 | 47 | 51 | 55 | 57 | 55 |
| 吸音クサビ式無響箱MCU 実測値 | 39.2 | 43.4 | 51.9 | 59.9 | 67.2 | 67.4 | 69.4 |
