余談はここまでにして、今回は、弊社が製品開発を行っている、防振ステージの性能測定を行いましたので、ご紹介したいと思います。
様々なニーズに応えることができるように製品開発
弊社製品のラインナップは、防音を行う上で重要な項目「吸音、遮音、防振」向けの製品は複数ありますが、「制振」向けの製品は、他と比べると選択肢が多くありません。そんな中、お客様のご相談の中で、「楽器の音に対する防音対策は可能だが、振動への対策が難しい」というお声は、少なくありませんでした。それらのお客様のご要望に応えることができるようにする為、「防振、制振」を備えた製品開発を進めました。
開発を進めていく中で、個人で対策されたいお客様が複数おられることから、導入し易い製品を第一として進めました。また構造を考えていく中で、ゴム部分で振動を吸収する「制振構造」と、ステージを二重床構造とすることで振動を伝え難くする「免震構造」の二つを組み合わせた構造で進めました。
「制振構造」部分では、構造の層を分け、それぞれに軟質ゴムや硬質ゴムを使い分けることで、軽衝撃から重衝撃に対して、各ゴム材が得意な振動に対応できるように考えました。「免震構造」部分では、加工が必要にはなりますが、二重床構造とすることで振動を伝え難くなるようにしました。
試作品にて測定

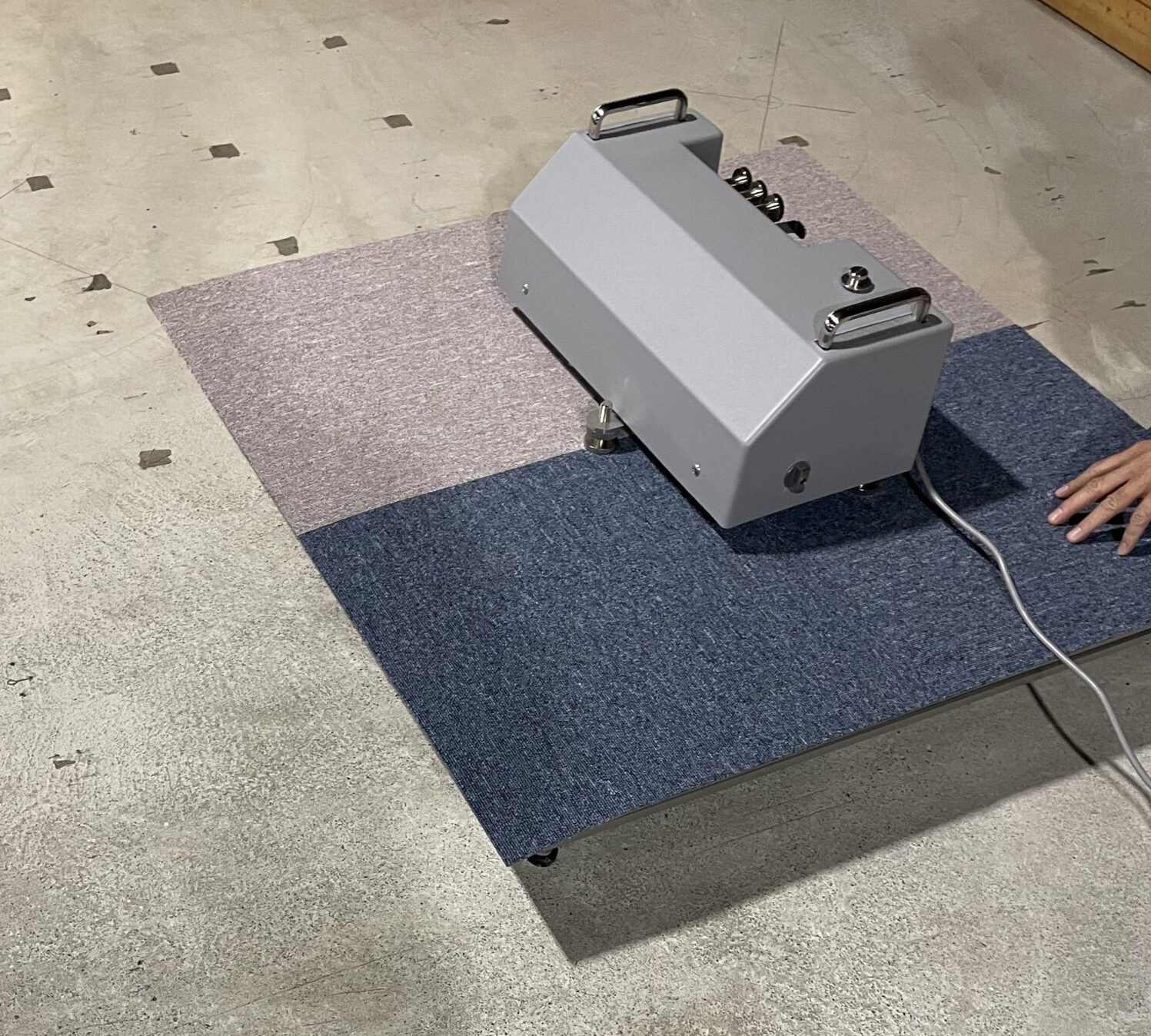

試作品の性能を測定する為、民間企業様にご協力頂き性能確認を行いました。測定方法としては、一般的な床壁天井の構造かつ高さが2.4mほどで作られた、四角形状の箱内に、測定機器を設置し、屋上部分に試作品を置き、軽衝撃音はタッピングマシーン、重衝撃音はインパクトボールを用いて測定を行いました。

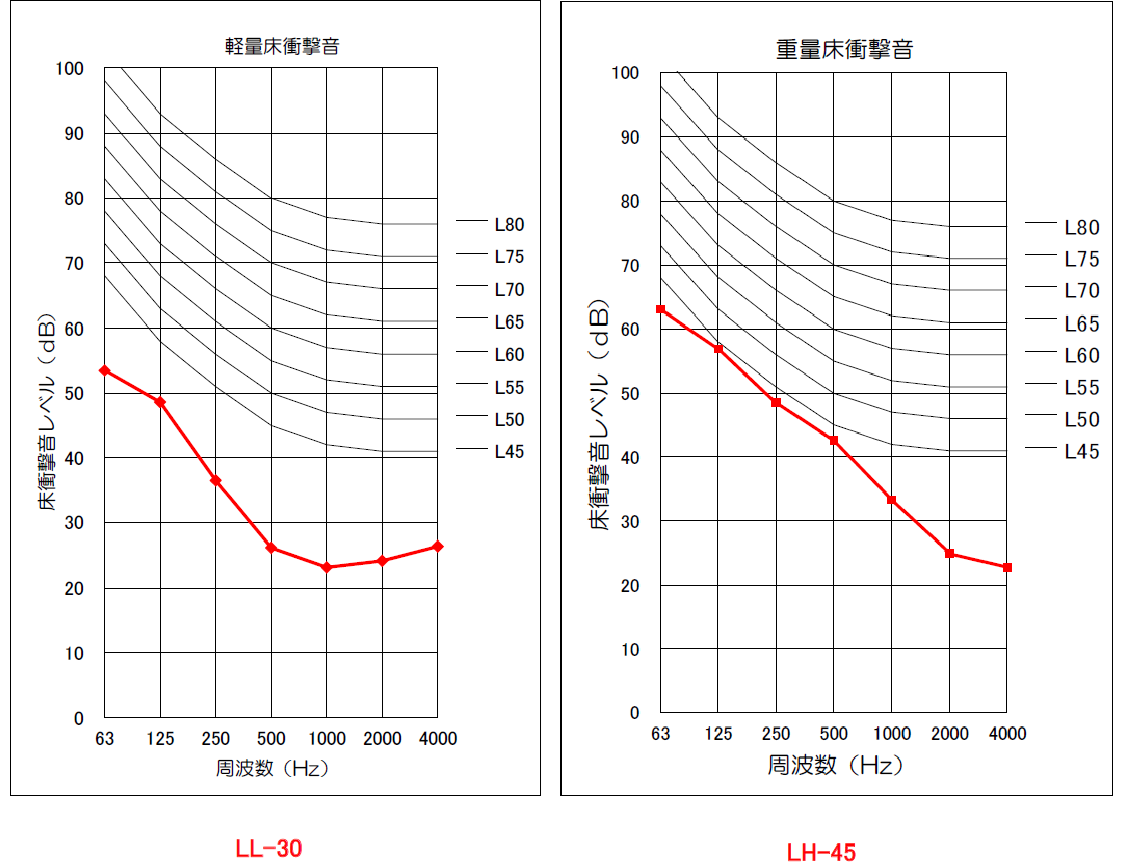

測定の結果（下記の各表参照）ですが、軽衝撃音はLL-30相当、重衝撃音はLH-45相当という結果となりました。数値としては、30～80の間で表される為、軽衝撃音対策としては、最高の性能となり、重衝撃音対策としてもかなり良い結果となりました。
数値のイメージ比較として、木造の共同住宅の性能基準の一番グレードが高い特級において、LL-40/LH-45であることや、衝撃音数値の一般表現として、今回該当する30では、「通常では聞こえない」、45では、｢聞こえても意識しない｣と表現されるような効果が得られる事となります。
測定結果から分かったことや今後について
今回の測定結果からは、軽衝撃音と重衝撃音どちらにも良い結果を得ることができました。軽衝撃音は文句ない性能が見られましたが、重衝撃音はまだ向上の余地があることが分かりましたので、更に開発を進めていければと思います。
