さて、本日の記事では「脱臭用ブロワー装置向け防音カバー」をご紹介いたします。
脱臭用ブロワー装置の騒音
今回製作したのは、工場内の脱臭用ブロワ装置向けの防音カバーです。ブロワーとは送風機のことで、モーターの駆動音から空気が発生する伝搬音まで、幅広い周波数帯の音が発生する機械です。
関連記事：ブロワーの対策事例一覧
ブロワーは粉砕機、チラー、室外機と並び、騒音相談の中でも比較的件数の多い機械となりますが、防音カバーで囲うことで効率的に静音化が可能です。
防音カバーの仕様
- 低音域に有効な「一人静タイプL」を使用した4面体防音カバー
- 外寸は3m×3m×2.5m程度
- ロックハンドル付きの片扉を2箇所に設置
- カバー側面に吸気ファン、天面に排気ファンで内部換気
- ダクト用開口部数か所
今回のブロワーは比較的低い音が発生しており、パネルには低音までカバー可能な「一人静タイプL」を選定しました。標準タイプである「一人静タイプA」と比較するとパネルの厚みや重量が増えてしまいますが、遮音性と吸音性能が向上するため、騒音が大きい場合にもおすすめのパネルとなります。

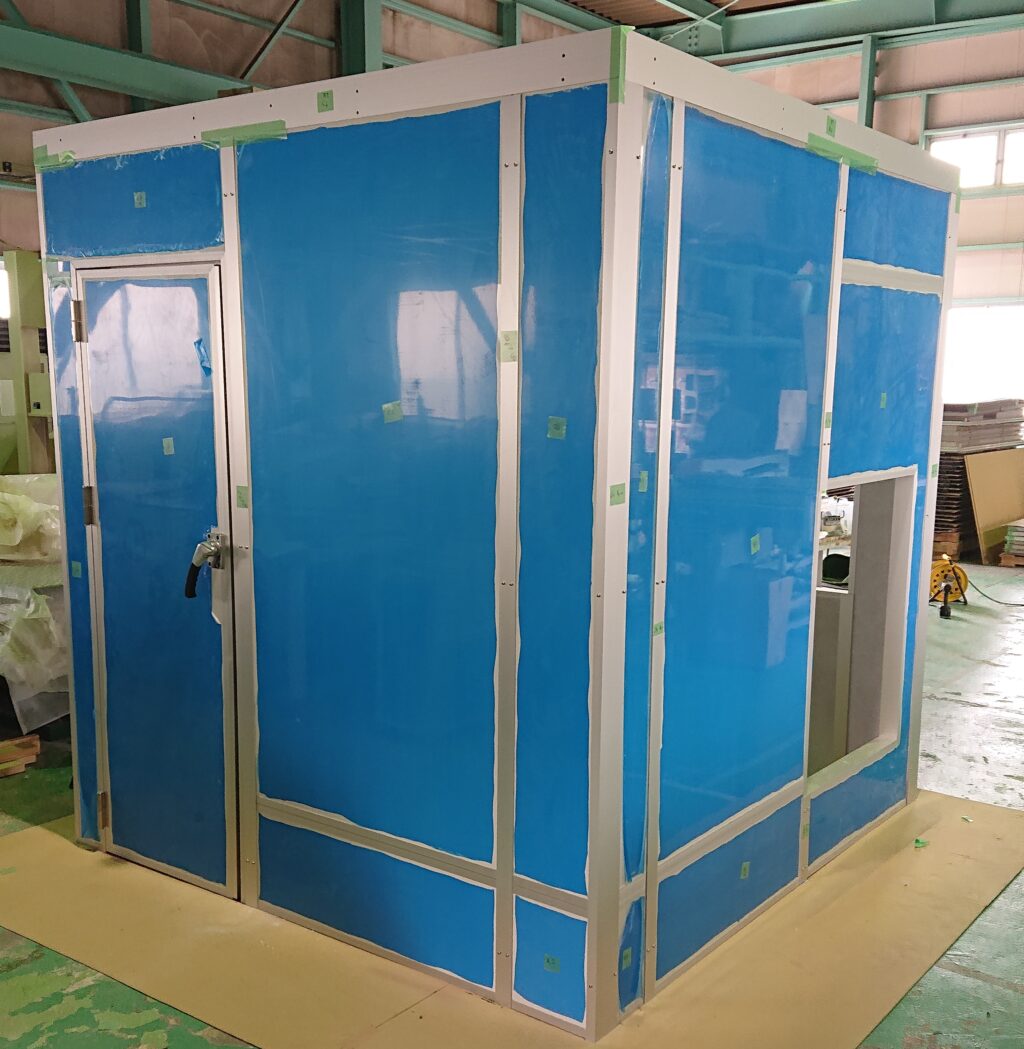

写真右下にダクト用の大きめの開口部がありますが、配管を通したあとに発生する隙間は遮音シートやアルポリック板などで埋めることで対処可能です。パネルの吸音性能が高いので、回り込みにより音漏れの影響は比較的少ないですが、この処理をすることでわずかですが防音性能向上が望めます。
2024年よりロックハンドルをリニューアル
また、対面に取付けた片開き扉ですが、今年より固定用のロックハンドルをリニューアルしており、扉のロック感が改良されております。ハンドルや窓などの取付部材の選定は特に指定がなければ、弊社で対応いたしますが、何か希望があればご指定いただいた部材でも検討可能です。
騒音レベルは12~14dB程度の軽減に成功
防音効果については社内実験にて12~14dB程度の軽減となりました。背面が完全開口の状態で開口部の処理もしていないという状況で、実際設置条件とは異なったものの、10dB以上と音が半減したくらいの体感を得る事ができました。
最近では3m程度の中～大型の機械のお問い合わせが増えております。既に設置してある既存の機械に向けた対策を行うパターンもありますが、機械メーカー様からエンドユーザー様への導入時に騒音対策を行うパターンも多いです。後者の方が設計がしやすく効率化が可能なため、必要な材料も少なくなる傾向にありますので、今から騒音が予想される機械の導入を検討されている方は、防音装置もご一緒に検討されてみてはいかがでしょうか。騒音相談WEBツールよりお気軽にご相談ください。
