余談はここまでにして。今回は「屋内コンプレッサー用防音カバー」についてご紹介したいと思います。
作業環境の改善を考えているお客様からのご依頼
本案件は、室内に設置されているコンプレッサーが、作業スペースの近くにあることもあり、稼働音が打合せ等行う際に影響してしまう為、防音対策を行いたいということで、弊社にお問い合わせを頂きました。
現場では、コンプレッサーが設置されている周囲に、他の機器類が設置されていました。既存の機械や配管類は、防音カバー設置に合わせて移設させることが難しい為、周囲の状況に合わせ配管や配線を通すことが可能な、開口を設けた防音カバーの形状を提案致しました。
防音対策を行う上で一番効果が得られやすい方法として、防音カバー等に加工を設けること無く、周囲を囲うのが一番効果を得やすいですが、既設の製品等に対して対策を行う際は、今回のように配線等を避ける必要が発生しますので、加工を設けることが必須となります。弊社では、防音効果をできる限り低減させない為、加工部には遮音シートや発泡ゴム材等を使用して対策を行います。
既設機械を活用した設計製品を製作
本案件の防音カバーに対して、下記の加工対応を行いました。
- 通路スペースを最大限保つ為に既設機械を活用した設計
- 開口部に厚み4mmの塩ビシートにて塞ぎ加工

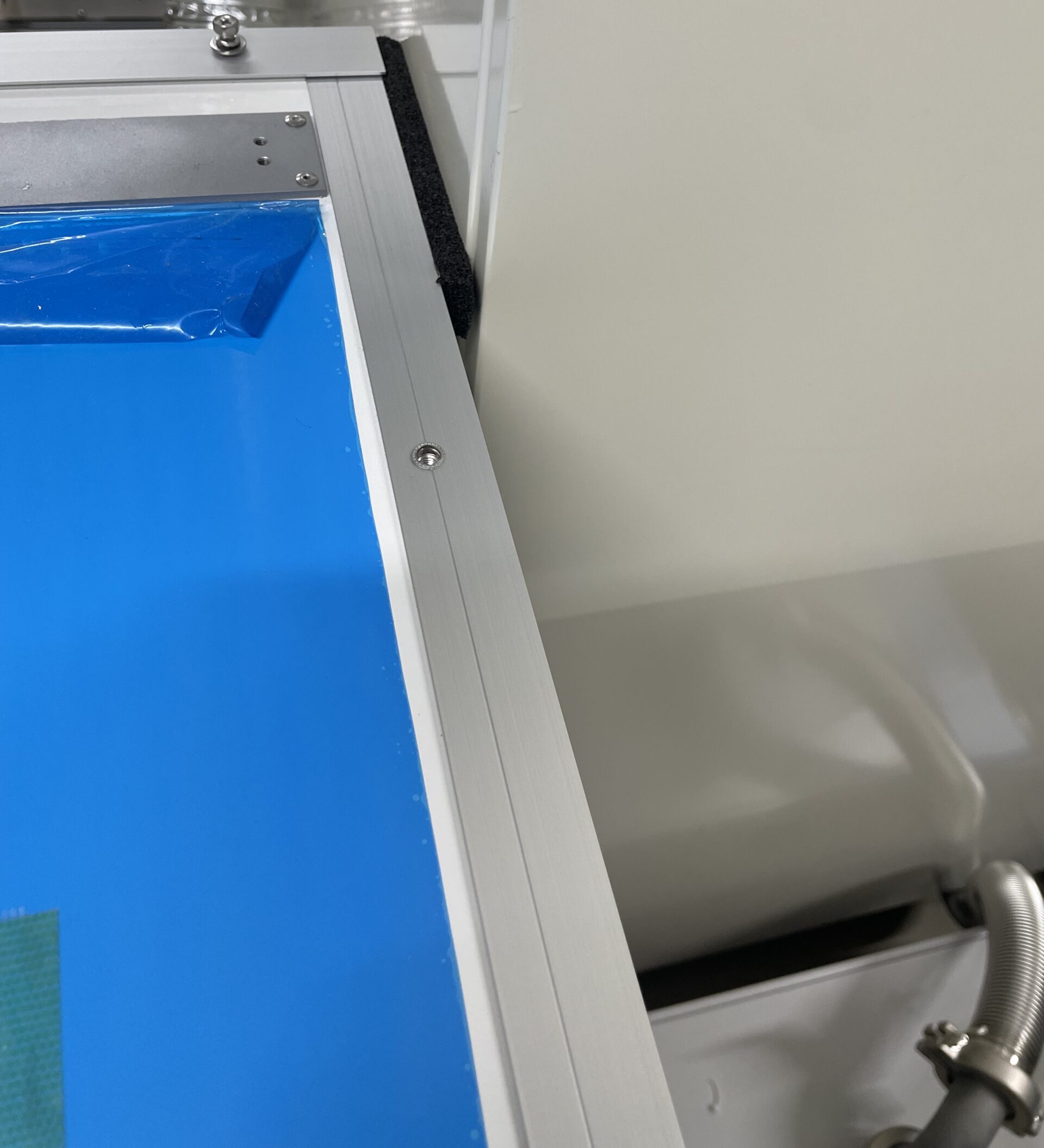

①通路スペースを最大限保つ為に既設機械を活用した設計
コンプレッサーの正面スペースにて作業を行っているので、お客様よりスペースをできる限り残して欲しいとご要望を頂きました。屋内ということで風の影響も無い為、既設機械を壁としてカバーを設計することで機械に近い位置に防音カバーを設置する方法を行いました。防音カバーのみで自立する設計にしつつ、既設機械に密着させる形とすることで、隙間を発生させること無く、設置に必要なスペースを最小限に抑えました。
②開口部に厚み4mmの塩ビシートにて塞ぎ加工

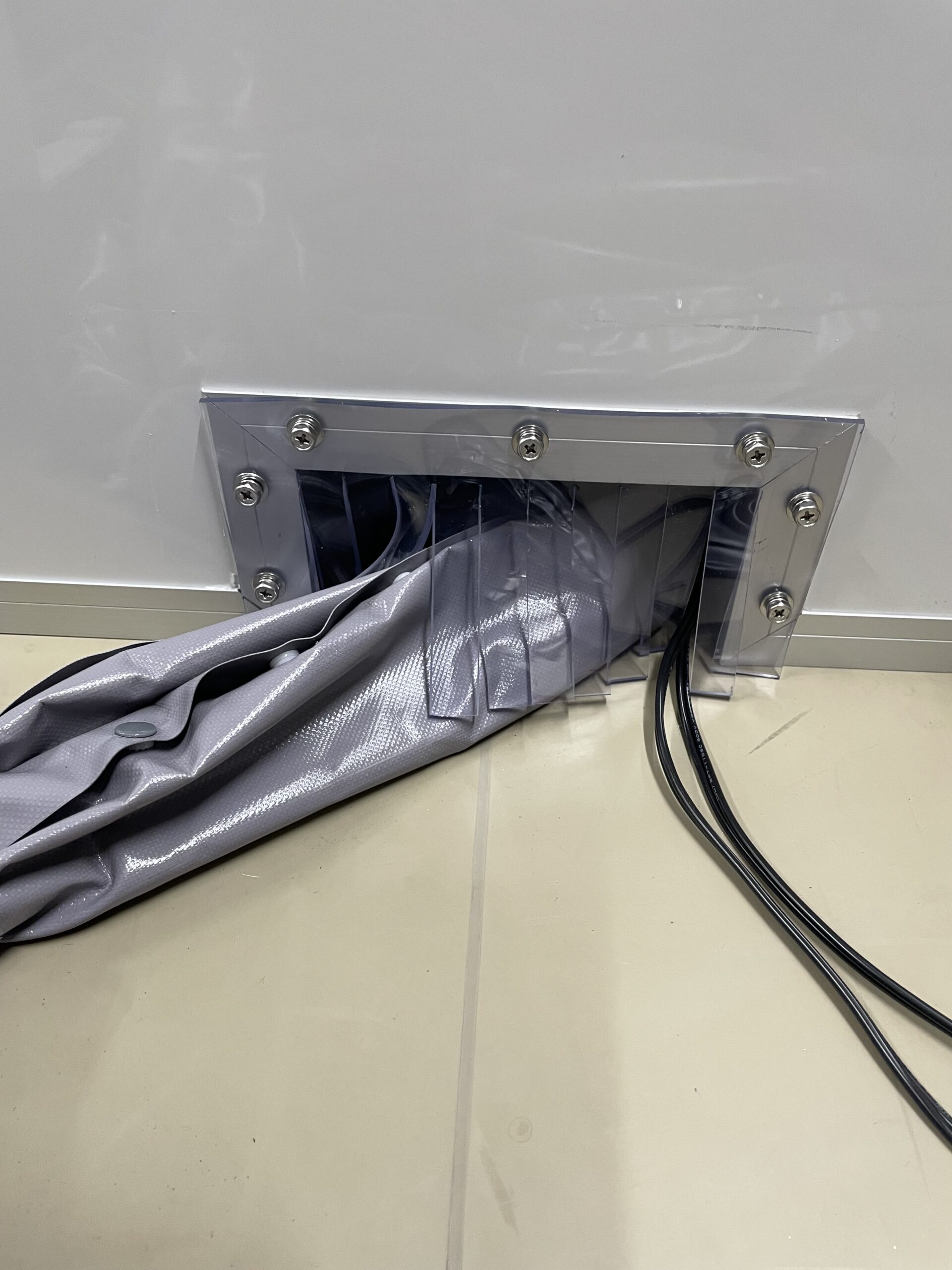

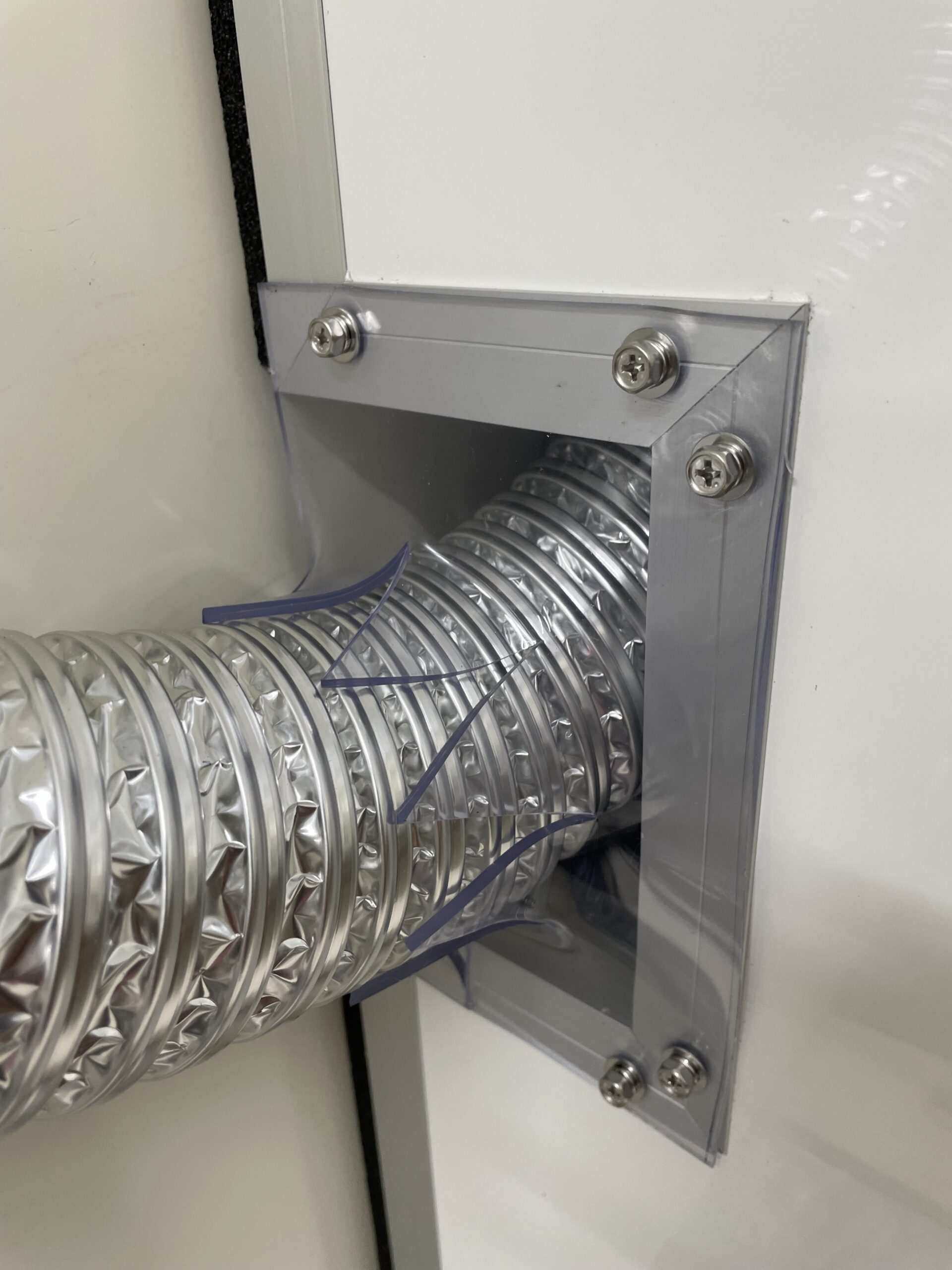

配線や配管を通す開口を設けた箇所には、厚みのある塩ビシートにて塞ぎ加工を行いました。配線箇所にはケーブル等を通しやすい様に塩ビシートをすだれのような形状に加工し、配管箇所には配管を通した際に、できる限り隙間が発生しないような形状に加工を行いました。

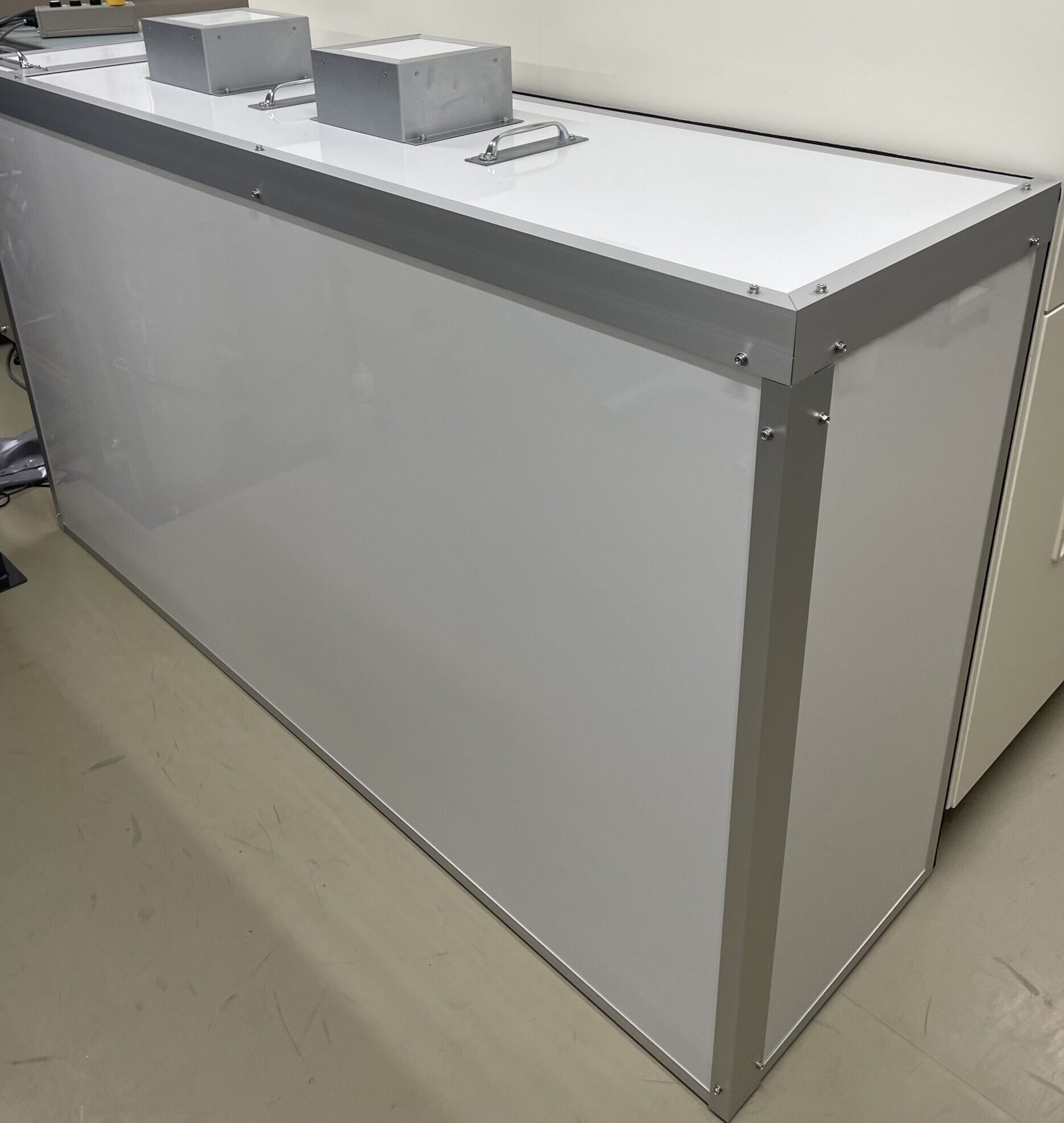

防音カバー仕様
- 使用パネル：一人静 タイプD
- 全体サイズ：1,500mm x 500mm H1,200mm
- 製作期間：2週間
- 防音カバー仕様：配管用開口、配線用開口、給排気ファン
設置前後の騒音測定結果～対策前より12dBの低減に成功
防音カバー設置前後に騒音測定を行い効果検証を行ったところ、設置前は73dBから設置後は61dBとなり、12dBの低減となりました。
今回は、「屋内コンプレッサー用防音カバー」についてご紹介させていただきました。弊社は、現場状況や騒音対象物に応じて防音対策をご提案をいたします。また現場環境をできる限り変更しない仕様にてご提案、ご要望にご対応致しますので、まずはご相談頂ければと存じます。些細な事でも構いませんので、騒音相談WEBツールより、ご気軽にお問い合わせください。
